Киповые планки с роульсом

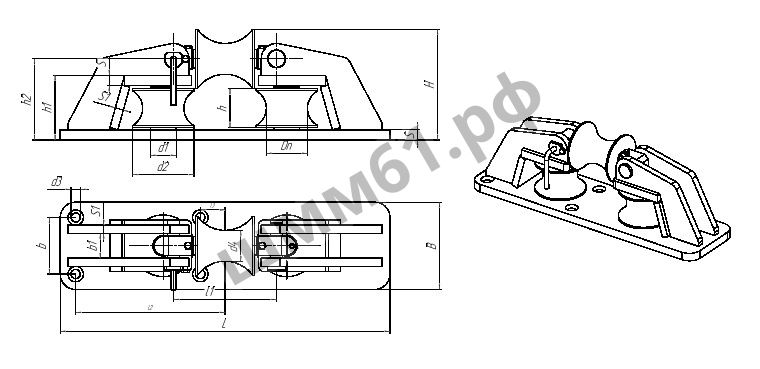

ГОСТ Р ИСО 4127-2-2005 Киповые планки с роульсами, Киповая планка с откидным роульсом (тип R)

Киповые планки – это крепящие элементы, которые обеспечивают надежное крепление судна к берегу, а также судна между собой. Киповая планка является элементом палубного оборудования (швартового оборудования).

2 Классификация

Типы

Стандарт устанавливает два типа киповых планок:

Z - обычная киповая планка с роульсами;

R - киповая планка с откидным роульсом.

Номинальным размером киповой планки с роульсом является номинальный диаметр роульса в миллиметрах.

Номинальные размеры следующие:

тип Z - 80; 100; 150;

тип R -80,100; 125; 150.

Киповые планки

В тех местах, где фальшборта нет, вместо швартовных клюзов устанавливают киповые планки, предохраняющие трос от перетирания и придающие ему необходимое направление. Имеется несколько типов киповых планок. Киповые планки без роульсов обычно применяют только на небольших судах при малом диаметре швартовного троса. Роульсы уменьшают износ тросов и снижают усилие, необходимое для их выбирания. Кроме киповых планок, для изменения направления троса применяют также направляющие роульсы, которые располагают на палубе у швартовных механизмов

Швартовное устройство — совокупность приспособлений и механизмов расположенных на верхней палубе и предназначенных для надежного удержания корабля у причала (пирса), плавучих сооружений или борта другого корабля. Оно обеспечивает швартовку корабля кормой, бортом (лагом) и носом, а также используется для буксировки, передачи грузов на ходу и в других случаях.
