Подвески судовых трубопроводов РИДФ.301525.001
Подвески должны соответствовать требованиям настоящих технических условий и конструкторской документации, утвержденной в установленном порядке. В технически обоснованных случаях по согласованию допускается производить изготовление подвесок по чертежам проектов заказов.

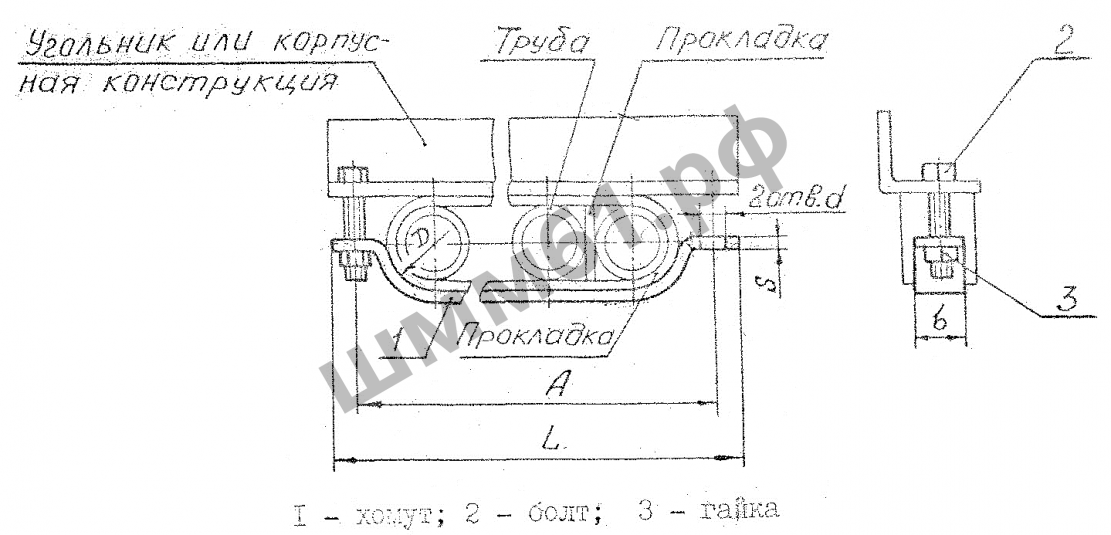

Тип 1

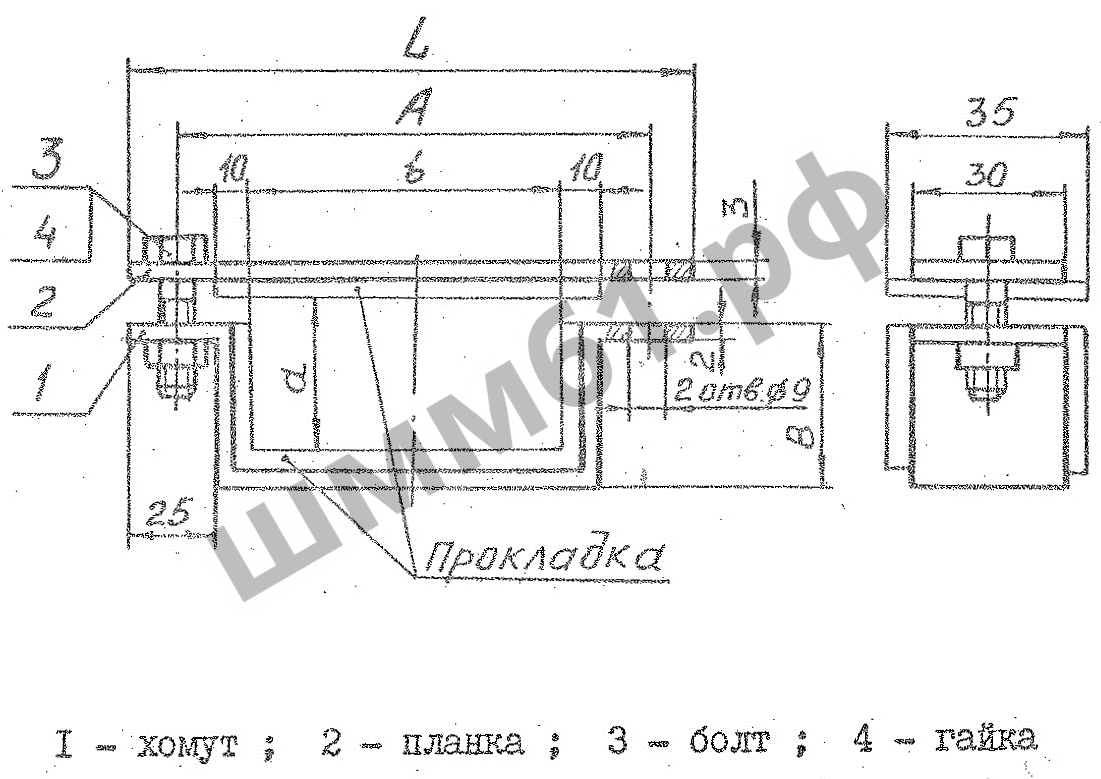

Тип 2

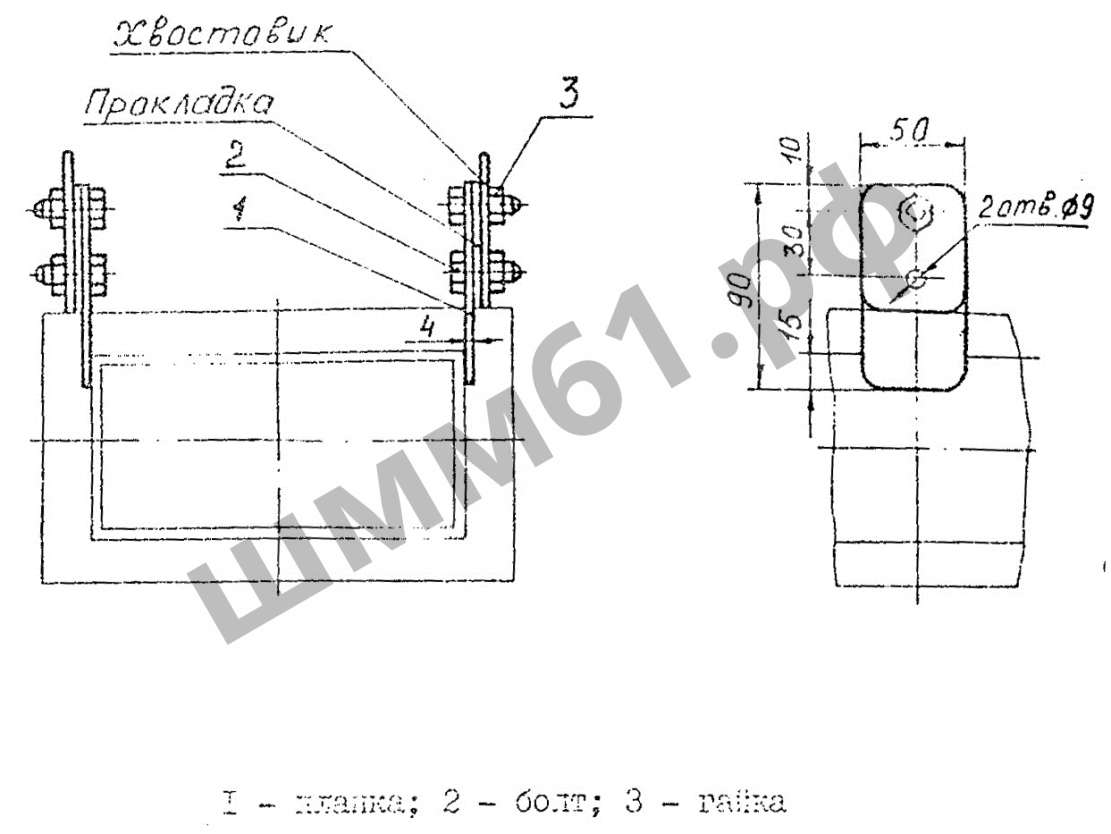

Тип 3

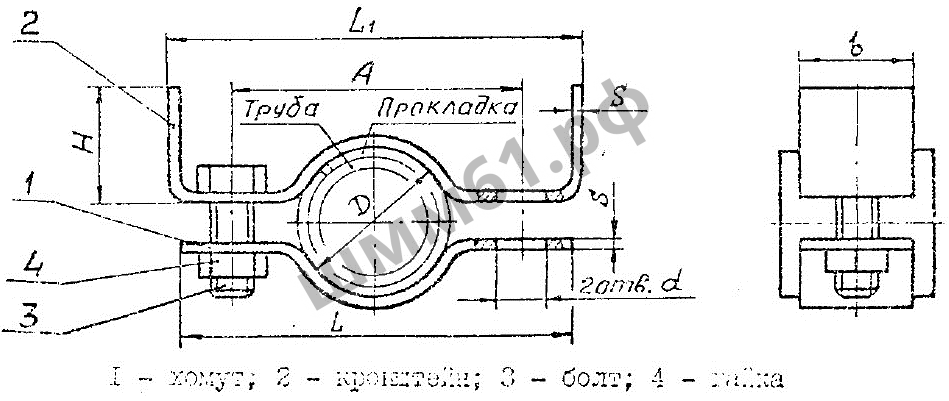

Тип 4

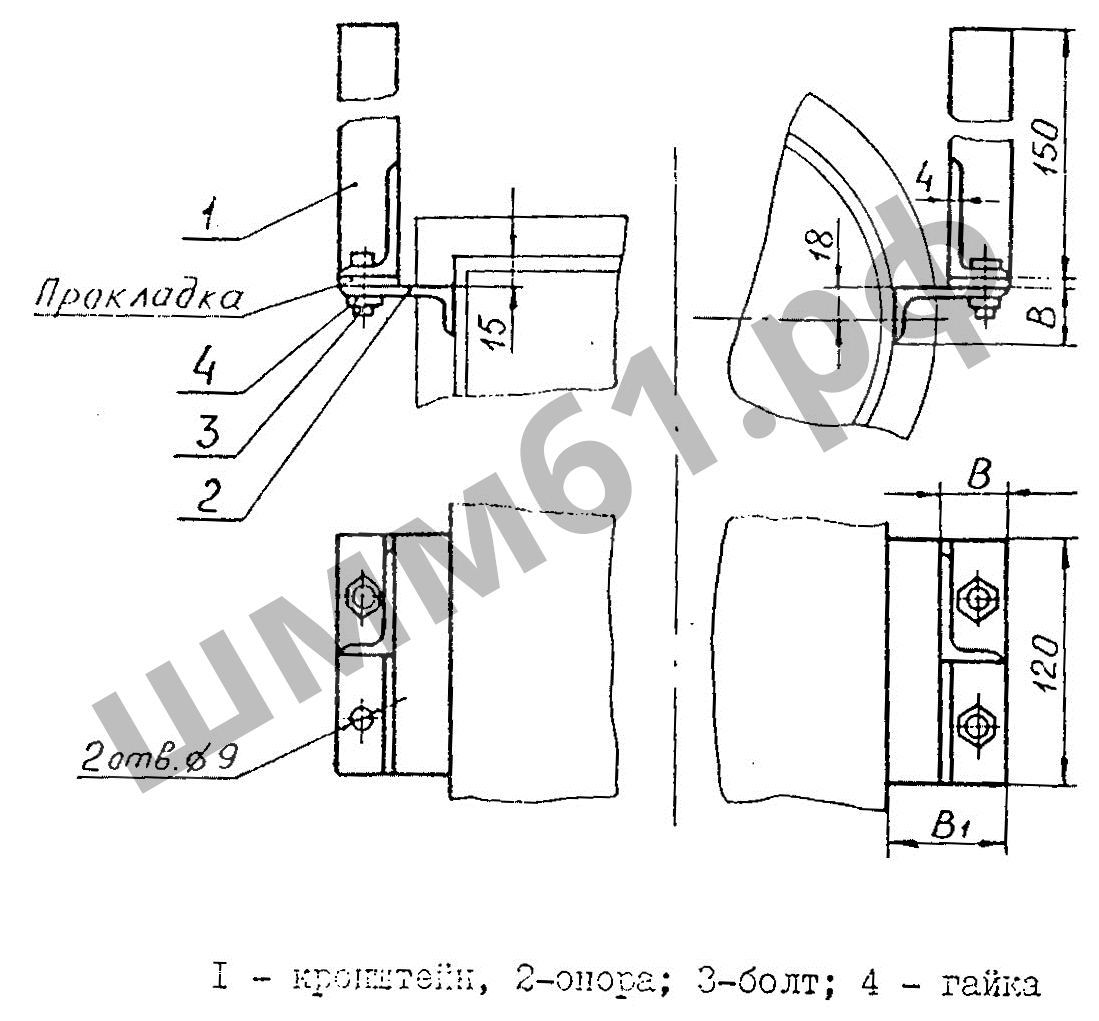

Тип 5

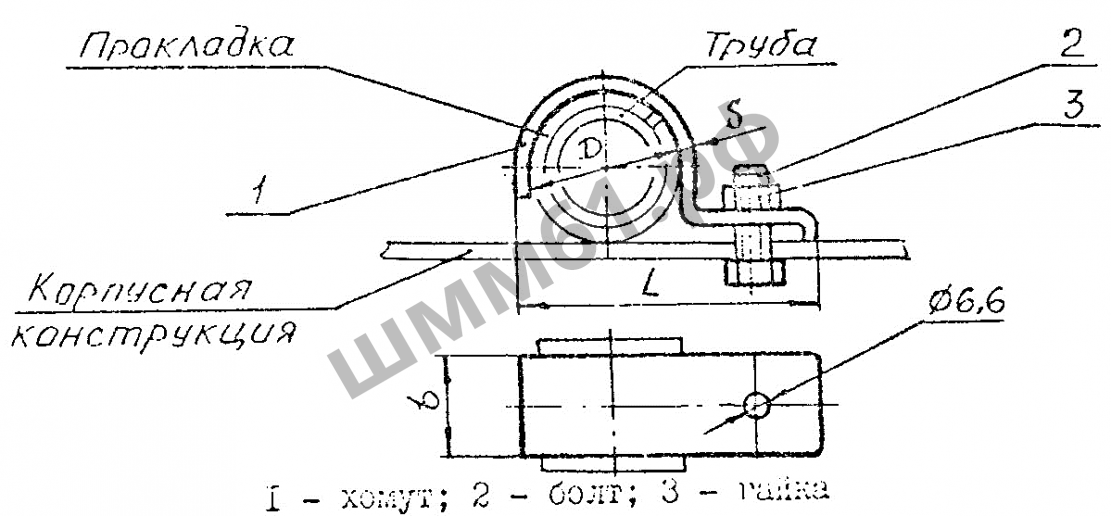

Тип 6

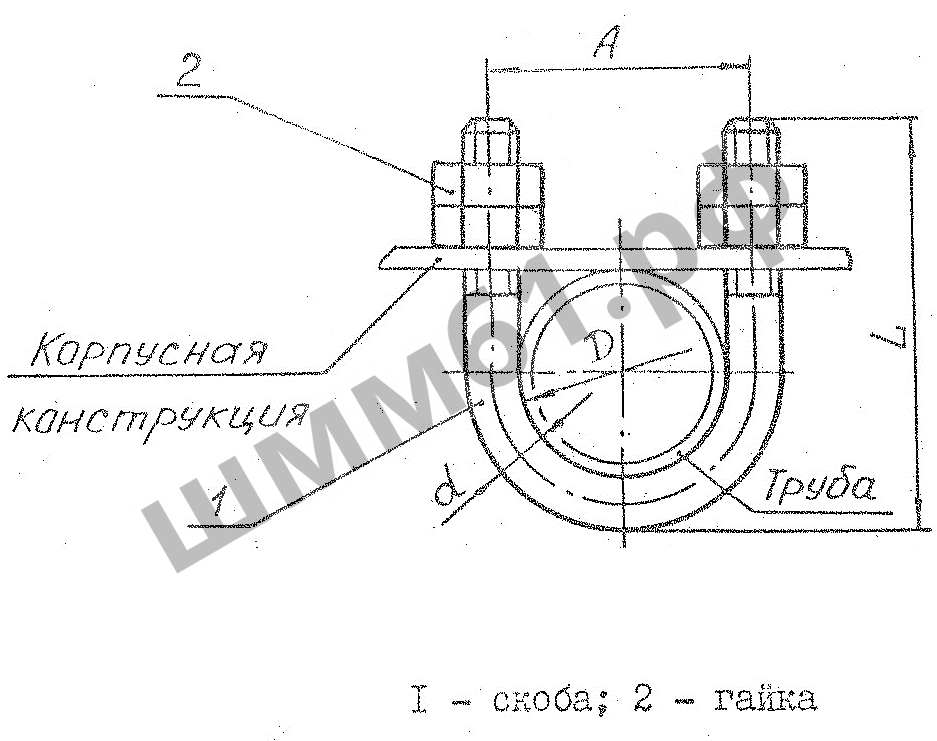

Тип 7

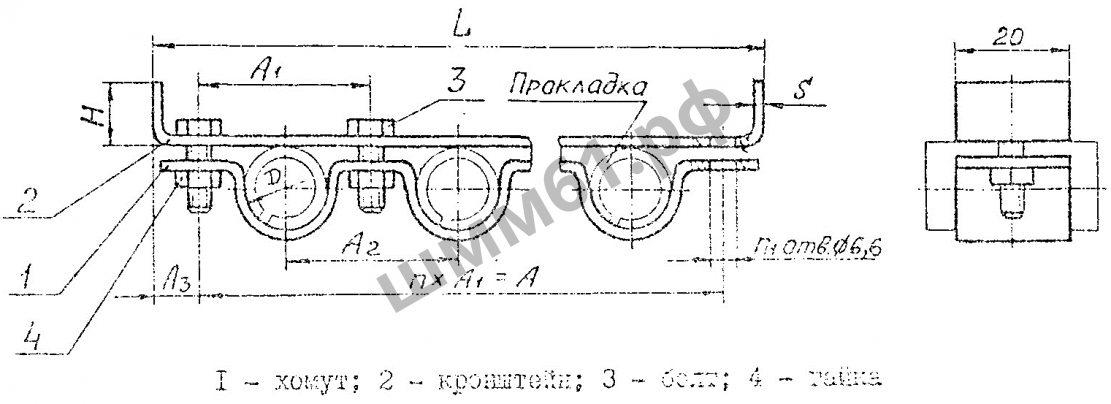

Тип 8
Тип 9
Характеристики
Подвески должны быть загрунтованы, вкладыши - пропитаны противогнилостной пропиткой и загрунтованы, крепежные изделия – покрыты гальваническим покрытием в соответствии с требованиями рабочих чертежей.
Окончательная окраска подвесок производится после установки их на судне в соответствии с окрасочной ведомостью проектанта по ОСТ5.9258-86 и ОСТВ5.9187-84 с обеспечением установленного настоящими техническими условиями климатического исполнения.
Назначенный или средний срок службы до заводского ремонта – 10 лет.
Способы присоединения подвесок к хвостовикам, подрезка хвостовиков, размеры, сортамент, материалы хвостовиков, марки электродов, соединения хвостовиков с корпусными конструкциями приведены в приложении 1 РИДФ.301525.001ТУ.
|
Область применения подвески |
Тип подвески |
Диаметр подвески или условный проход, мм |
|
Для изолированных и неизолированных труб: |
||
|
цилиндрических (различного назначения); |
1, 2 |
10-435 |
|
5 |
10-160 |
|
|
6 |
20-60 |
|
|
7 |
15-40 |
|
|
8 |
27-431 |
|
|
призматических (систем вентиляции); |
3 |
80-350 |
|
цилиндрических и призматических (систем вентиляции); |
5 |
150-350 (для изолированных цилиндрических труб); |
|
400-1000 (для изолированных и неизолированных цилиндрических и призматических труб) |
||
|
призматических (систем вентиляции катеров); |
9 |
100-350 |
Требования к сырью, материалам и комплектующим изделиям
Материалы деталей подвесок должны соответствовать указанным в таблице.
|
Наименование детали |
Тип подвески |
Материал |
|
Хомут, кронштейн |
1, 2 |
ВСт3сп2 ГОСТ 5521-86 |
|
ВСт3пс ГОСТ 6009-74 |
||
|
Сталь ЮЗ ТУ14-1-774-74, ТУ14-1-780-73 |
||
|
Сплав ПТ-3В ТУ1-5-357-75, ТУ1-5-961-11122-79 |
||
|
Сплав Амг5 ГОСТ 4784-74 |
||
|
Планка |
3, 9 |
ВСт3сп2 ГОСТ 5521-86 |
|
Кронштейн, опора |
4 |
Амг5 ГОСТ 4784-74 |
|
Хомут |
5 |
ВСт3сп2 ГОСТ 5521-86 |
|
Сталь ЮЗ ТУ14-1-774-74, ТУ14-1-780-73 |
||
|
Сплав ПТ-3В ТУ1-5-357-75, ТУ1-5-961-11122-79 |
||
|
Сплав Амг5 ГОСТ 4784-74 |
||
|
6, 7, 9 |
ВСт3сп2 ГОСТ 5521-86 |
|
|
Сплав Амг5 ГОСТ 4784-74 |
||
|
Скоба |
8 |
Сталь 20 ГОСТ 1050-74 |
|
Болт ГОСТ 7798-70 |
1-7, 9 |
Сталь 20 ГОСТ 1050-74, класс прочности 4,6 |
|
1, 2, 5 |
Сталь ЮЗ ТУ14-1-779-73 |
|
|
Сплав ЗМ ОСТ1-92062-78 |
||
|
Гайка ГОСТ 5915-70 |
1-9 |
Сталь 10 ГОСТ 1050-74, класс прочности 4 |
|
1, 2, 5 |
Сталь ЮЗ ТУ14-1-779-73 |
|
|
Сплав ЗМ ОСТ1-92062-78 |
||
|
Прокладка |
1-5 |
Паронит ПОН-Б ГОСТ 481-80 |
|
Резина МБС-С ГОСТ 7338-77 |
||
|
Резина ТМКЩ-С ГОСТ 7338-77 |
||
|
Резина ИРП-2025 |
||
|
ТУ38.105160-84 (для изделий 21 и специальных заказов) |
||
|
6, 7, 9 |
Резина ТМКЩ-С ГОСТ 7338-77 |
|
|
Вкладыш |
1, 2 |
Сосна 2 сорта ГОСТ 8486-86 |
