Шахтинские механические мастерские осуществляют производство и продажу сальники набивные серии 5.900-2 на заказ оптом в г. Шахты и по России. Любые размеры в любых количествах.
Назначение
Сальники набивные предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах по всей территории России.
Сальники могут применяться при перепаде давления на сальнике не более 0,1 МПа (10 м вод. столба) при температуре не выше плюс 50 градусов С при неагрессивных средах.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
В серии разработаны набивные сальники с длиной корпуса L=200, 300, 500 и 800 мм для пропуска через стены сооружений труб с условным проходом Ду 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм. Шифр сальника соответствует Ду пропускаемой через него трубы.
УКАЗАНИЯ ПО УСТАНОВКЕ САЛЬНИКОВ
УСТАНОВКА
Сальник набивной должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре.

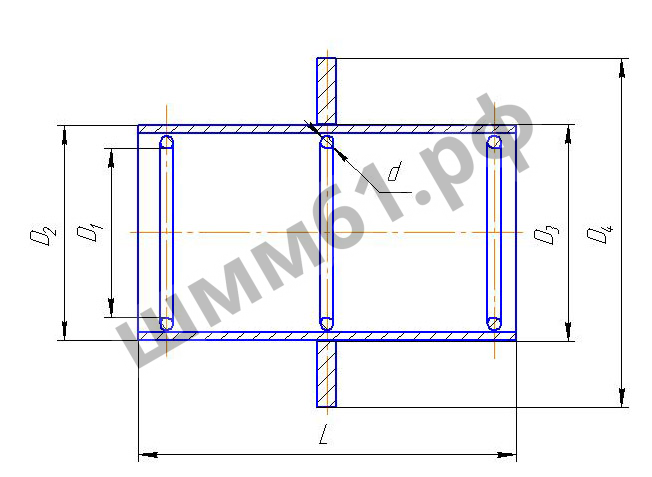

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Dу — условный проход пропускаемой трубы, мм
D1 — диаметр пропускаемой трубы (наружный), мм
D2 — диаметр сальника (наружный), мм
D3 — диаметр сальника с толщиной сварного шва для ребер, мм
D4 — диаметр сальника с ребрами, мм
S — толщина стенки сальника, мм
L — длина сальника, мм
Сальники набивные Dу 50...1400, L=200
Обозначение
Шифр сальника
D
Основные размеры сальника
Масса сальника, кг
D1
D2
D3
D4
S
a
I
I1
L разв. поз. 2
ТМ 89
Dy 50
57
89
114
116
185
4,5
7
15
20
300
5,6
ТМ 89 - 01
Dy 80
89
115
140
142
215
382
6,9
ТМ 89 - 02
Dy 100
108
140
165
167
240
460
8,2
ТМ 89 - 03
Dy 125
133
191
219
221
290
6
620
14,0
ТМ 89 - 04
Dy 150
159
239
245
247
345
10
780
20,3
ТМ 89 - 05
Dy 200
219
239
273
275
345
780
16,0
ТМ 89 - 06
Dy 250
273
291
325
327
395
945
18,8
ТМ 89 - 07
Dy 300
325
382
426
428
500
15
20
1245
34,4
ТМ 89 - 08
Dy 350
377
430
478
480
550
8
1395
42,7
ТМ 89 - 09
Dy 400
426
484
530
532
600
7
1562
45,8
ТМ 89 - 10
Dy 500
530
584
630
632
735
25
1880
57,0
ТМ 89 - 11
Dy 600
630
672
720
722
810
8
2155
64,9
ТМ 89 - 12
Dy 700
720
772
820
823
920
30
2470
78,5
ТМ 89 - 13
Dy 800
820
872
920
923
1030
2785
89,3
ТМ 89 - 14
Dy 900
920
972
1020
1023
1130
3098
98,6
ТМ 89 - 15
Dy 1000
1020
1070
1120
1123
1230
9
3405
113,7
ТМ 89 - 16
Dy 1200
1220
1270
1320
1323
1430
4032
135,0
ТМ 89 - 17
Dy 1400
1420
1470
1520
1523
1630
4660
155,5
Сальники набивные Dу 50...1400, L=300
Обозначение
Шифр сальника
D
Основные размеры сальника
Масса сальника, кг
D1
D2
D3
D4
S
a
I
I1
L разв. поз. 2
ТМ 90
Dy 50
57
89
114
116
185
4,5
7
15
20
300
7,0
ТМ 90 - 01
Dy 80
89
115
140
142
215
382
8,7
ТМ 90 - 02
Dy 100
108
140
165
167
240
460
10,4
ТМ 90 - 03
Dy 125
133
191
219
221
290
6
620
17,9
ТМ 90 - 04
Dy 150
159
239
245
247
345
10
780
25,5
ТМ 90 - 05
Dy 200
219
239
273
275
345
780
20,6
ТМ 90 - 06
Dy 250
273
291
325
327
395
945
24,1
ТМ 90 - 07
Dy 300
325
382
426
428
500
15
20
1245
42,5
ТМ 90 - 08
Dy 350
377
430
478
480
550
8
1395
54,1
ТМ 90 - 09
Dy 400
426
484
530
532
600
7
1562
57,3
ТМ 90 - 10
Dy 500
530
584
630
632
735
25
1880
70,9
ТМ 90 - 11
Dy 600
630
672
720
722
810
8
2155
82,1
ТМ 90 - 12
Dy 700
720
772
820
823
920
30
2470
98,9
ТМ 90 - 13
Dy 800
820
872
920
923
1030
2785
112,3
ТМ 90 - 14
Dy 900
920
972
1020
1023
1130
3098
124,1
ТМ 90 - 15
Dy 1000
1020
1070
1120
1123
1230
9
3405
144,5
ТМ 90 - 16
Dy 1200
1220
1270
1320
1323
1430
4032
171,3
ТМ 90 - 17
Dy 1400
1420
1470
1520
1523
1630
4660
198,1
Сальники набивные Dу 50...1400, L=500
Обозначение
Шифр сальника
D
Основные размеры сальника
Масса сальника, кг
D1
D2
D3
D4
S
a
I
I1
I2
L разв. поз. 2
ТМ 91
Dy 50
57
89
114
116
185
4,5
7
15
20
20
300
9,4
ТМ 91 - 01
Dy 80
89
115
140
142
215
382
11,6
ТМ 91 - 02
Dy 100
108
140
165
167
240
460
13,9
ТМ 91 - 03
Dy 125
133
191
219
221
290
6
620
24,1
ТМ 91 - 04
Dy 150
159
239
245
247
345
10
780
33,3
ТМ 91 - 05
Dy 200
219
239
273
275
345
780
28,6
ТМ 91 - 06
Dy 250
273
291
325
327
395
945
33,9
ТМ 91 - 07
Dy 300
325
382
426
428
500
15
20
1245
55,9
ТМ 91 - 08
Dy 350
377
430
478
480
550
8
1395
73,8
ТМ 91 - 09
Dy 400
426
484
530
532
600
7
1562
76,5
ТМ 91 - 10
Dy 500
530
584
630
632
735
180
25
1880
94,0
ТМ 91 - 11
Dy 600
630
672
720
722
810
8
2155
112,2
ТМ 91 - 12
Dy 700
720
772
820
823
920
30
2470
133,0
ТМ 91 - 13
Dy 800
820
872
920
923
1030
2785
150,6
ТМ 91 - 14
Dy 900
920
972
1020
1023
1130
3098
166,1
ТМ 91 - 15
Dy 1000
1020
1070
1120
1123
1230
9
3405
196,4
ТМ 91 - 16
Dy 1200
1220
1270
1320
1323
1430
4032
232,7
ТМ 91 - 17
Dy 1400
1420
1470
1520
1523
1630
4660
268,0
Сальники набивные Dу 50...1400, L=800
Обозначение
Шифр сальника
D
Основные размеры сальника
Масса сальника, кг
D1
D2
D3
D4
S
a
I
I1
I2
L разв. поз. 2
ТМ 92
Dy 50
57
89
114
116
185
4,5
7
15
20
20
300
13,0
ТМ 92 - 01
Dy 80
89
115
140
142
215
382
16,1
ТМ 92 - 02
Dy 100
108
140
165
167
240
460
19,3
ТМ 92 - 03
Dy 125
133
191
219
221
290
6
620
33,6
ТМ 92 - 04
Dy 150
159
239
245
247
345
10
780
45,2
ТМ 92 - 05
Dy 200
219
239
273
275
345
780
40,5
ТМ 92 - 06
Dy 250
273
291
325
327
395
945
48,1
ТМ 92 - 07
Dy 300
325
382
426
428
500
15
20
1245
74,5
ТМ 92 - 08
Dy 350
377
430
478
480
550
8
1395
101,6
ТМ 92 - 09
Dy 400
426
484
530
532
600
7
1562
103,5
ТМ 92 - 10
Dy 500
530
584
630
632
735
180
25
1880
126,2
ТМ 92 - 11
Dy 600
630
672
720
722
810
8
2155
154,4
ТМ 92 - 12
Dy 700
720
772
820
823
920
30
2470
180,9
ТМ 92 - 13
Dy 800
820
872
920
923
1030
2785
204,6
ТМ 92 - 14
Dy 900
920
972
1020
1023
1130
3098
226,1
ТМ 92 - 15
Dy 1000
1020
1070
1120
1123
1230
9
3405
270,4
ТМ 92 - 16
Dy 1200
1220
1270
1320
1323
1430
4032
319,7
ТМ 92 - 17
Dy 1400
1420
1470
1520
1523
1630
4660
369,0

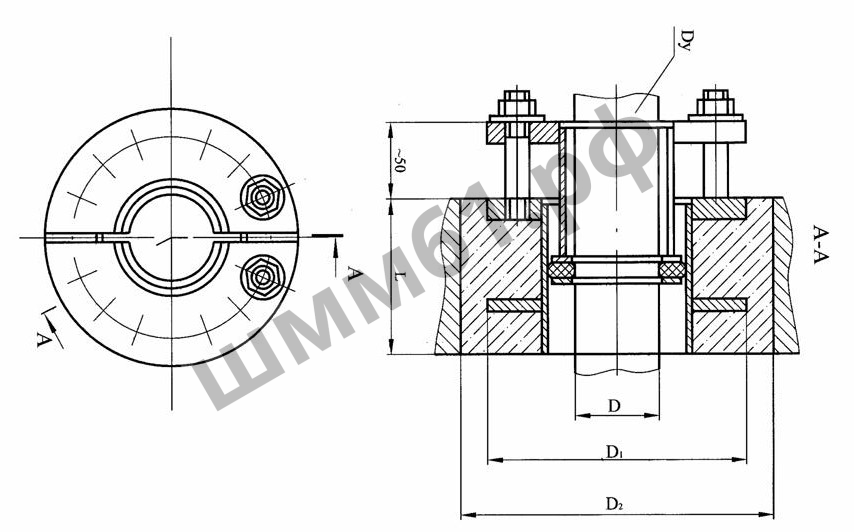

Нажимной сальник серия 5.900-3
Cальник нажимной 5.900-3, конструкция представляет собой корпус, гранд буксы, крепежные детали и набивку. Корпус закладывается в стену, а свободное пространство между сальником и трубой заполняется набивкой. Набивка может использоваться в виде резинового шнура, графитированных лубяных волокон или хлопчатобумажная (находит применение в трубопроводах с питьевой водой).
Технические характеристики. В серии 5.900-3 разработаны набивные сальники с длинной корпуса L=200,300,500,800 мм для пропуска через стены сооружений труб с условным проходом Ду50, 80, 100, 125, 150, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400. Шифр сальника соответствует Ду пропускаемой через него трубы.
УКАЗАНИЯ ПО УСТАНОВКЕ САЛЬНИКОВ
УСТАНОВКА
Сальник нажимной должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника. Корпус сальника закладывается в опалубку при бетонировании. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной или вертикальной арматуре.
При закладке корпуса сальника в стену сооружения в резьбовое отверстие фланца корпуса сальника необходимо ставить временные пробки.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
D – условный проход пропускаемой трубы в миллиметрах;
D1 – внутренний диаметр сальника в миллиметрах;
D2 – наружный диаметр сальника в миллиметрах;
d – диаметр шпильки в миллиметрах;
n – количество отверстий;
L – длина сальника в миллиметрах.
Обозначение
Шифрсальника
D
Размеры нажимных сальников
Вес в, кг
D1
D2
D3
D4
D5
l
l1
n
d
ТМ 93.00.00
Ду 50
57,0
59,0
170,0
130,0
84,0
87,0
50
90
6
М16
8,00
ТМ 93.00.00-01
Ду 80
89,0
91,0
200,0
160,0
115,0
119,0
50
90
6
М16
10,50
ТМ 93.00.00-02
Ду 100
108,0
110,0
220,0
180,0
134,0
138,0
50
90
6
М16
11,50
ТМ 93.00.00-03
Ду 125
133,0
135,0
260,0
210,0
158,0
162,0
50
90
6
М16
15,00
ТМ 93.00.00-04
Ду 150
159,0
162,0
290,0
240,0
184,0
188,0
50
90
6
М16
17,50
ТМ 93.00.00-05
Ду 200
219,0
222,0
345,0
300,0
242,0
246,0
50
90
6
М16
21,00
ТМ 93.00.00-06
Ду 250
273,0
278,0
400,0
360,0
302,0
306,0
50
90
6
М16
29,00
ТМ 93.00.00-07
Ду 300
325,0
330,0
450,0
410,0
354,0
358,0
50
90
6
М16
33,00
ТМ 93.00.00-08
Ду 350
377,0
382,0
505,0
462,0
405,0
410,0
50
90
6
М16
38,50
ТМ 93.00.00-09
Ду 400
426,0
432,0
555,0
510,0
452,0
458,0
50
100
8
М20
49,00
ТМ 93.00.00-10
Ду 500
530,0
536,0
690,0
640,0
565,0
572,0
50
100
10
М20
70,50
ТМ 93.00.00-11
Ду 600
630,0
636,0
790,0
740,0
665,0
672,0
50
100
10
М20
82,50
ТМ 93.00.00-12
Ду 700
720,0
726,0
880,0
830,0
755,0
762,0
50
100
12
М20
93,00
ТМ 93.00.00-13
Ду 800
820,0
826,0
1000,0
940,0
855,0
862,0
50
100
12
М24
142,00
ТМ 93.00.00-14
Ду 900
920,0
927,0
1100,0
1050,0
955,0
962,0
50
100
14
М24
158,00
ТМ 93.00.00-15
Ду 1000
1020,0
1027,0
1200,0
1135,0
1055,0
1062,0
60
120
14
М27
193,00
ТМ 93.00.00-16
Ду 1200
1220,0
1228,0
1400,0
1335,0
1255,0
1262,0
60
120
20
М27
229,00
ТМ 93.00.00-17
Ду 1400
1420,0
1429,0
1600,0
1535,0
1455,0
1462,0
60
120
20
М27
283,00
Сальники нажимные ТМ 94.00.00 по серии 5.900.3 диаметрами с 50 по 1400 и длинной 300 мм.
Обозначение
Шифрсальника
D
Размеры нажимных сальников
Вес в, кг
D1
D2
D3
D4
D5
l
l1
n
d
ТМ 94.00.00
Ду 50
57,0
59,0
170,0
130,0
84,0
87,0
50
90
6
М16
8,80
ТМ 94.00.00-01
Ду 80
89,0
91,0
200,0
160,0
115,0
119,0
50
90
6
М16
11,50
ТМ 94.00.00-02
Ду 100
108,0
110,0
220,0
180,0
134,0
138,0
50
90
6
М16
13,00
ТМ 94.00.00-03
Ду 125
133,0
135,0
260,0
210,0
158,0
162,0
50
90
6
М16
16,00
ТМ 94.00.00-04
Ду 150
159,0
162,0
290,0
240,0
184,0
188,0
50
90
6
М16
19,50
ТМ 94.00.00-05
Ду 200
219,0
222,0
345,0
300,0
242,0
246,0
50
90
6
М16
24,00
ТМ 94.00.00-06
Ду 250
273,0
278,0
400,0
360,0
302,0
306,0
50
90
6
М16
33,50
ТМ 94.00.00-07
Ду 300
325,0
330,0
450,0
410,0
354,0
358,0
50
90
6
М16
38,50
ТМ 94.00.00-08
Ду 350
377,0
382,0
505,0
462,0
405,0
410,0
50
90
6
М16
45,00
ТМ 94.00.00-09
Ду 400
426,0
432,0
555,0
510,0
452,0
458,0
50
100
8
М20
56,00
ТМ 94.00.00-10
Ду 500
530,0
536,0
690,0
640,0
565,0
572,0
50
100
10
М20
79,00
ТМ 94.00.00-11
Ду 600
630,0
636,0
790,0
740,0
665,0
672,0
50
100
10
М20
92,00
ТМ 94.00.00-12
Ду 700
720,0
726,0
880,0
830,0
755,0
762,0
50
100
12
М20
105,00
ТМ 94.00.00-13
Ду 800
820,0
826,0
1000,0
940,0
855,0
862,0
50
100
12
М24
158,00
ТМ 94.00.00-14
Ду 900
920,0
927,0
1100,0
1050,0
955,0
962,0
50
100
14
М24
177,0
ТМ 94.00.00-15
Ду 1000
1020,0
1027,0
1200,0
1135,0
1055,0
1062,0
60
120
14
М27
213,00
ТМ 94.00.00-16
Ду 1200
1220,0
1228,0
1400,0
1335,0
1255,0
1262,0
60
120
20
М27
252,00
ТМ 94.00.00-17
Ду 1400
1420,0
1429,0
1600,0
1535,0
1455,0
1462,0
60
120
20
М27
291,00
Сальники нажимные ТМ 95.00.00 по серии 5.900.3 диаметрами с 50 по 1400 и длинной 500 мм.
Обозначение
Шифрсальника
D
Размеры нажимных сальников
Вес в, кг
D1
D2
D3
D4
D5
l
l1
n
d
ТМ 95.00.00
Ду 50
57,0
59,0
170,0
130,0
84,0
87,0
50
90
6
М16
11,00
ТМ 95.00.00-01
Ду 80
89,0
91,0
200,0
160,0
115,0
119,0
50
90
6
М16
14,00
ТМ 95.00.00-02
Ду 100
108,0
110,0
220,0
180,0
134,0
138,0
50
90
6
М16
16,00
ТМ 95.00.00-03
Ду 125
133,0
135,0
260,0
210,0
158,0
162,0
50
90
6
М16
20,00
ТМ 95.00.00-04
Ду 150
159,0
162,0
290,0
240,0
184,0
188,0
50
90
6
М16
23,00
ТМ 95.00.00-05
Ду 200
219,0
222,0
345,0
300,0
242,0
246,0
50
90
6
М16
28,50
ТМ 95.00.00-06
Ду 250
273,0
278,0
400,0
360,0
302,0
306,0
50
90
6
М16
43,00
ТМ 95.00.00-07
Ду 300
325,0
330,0
450,0
410,0
354,0
358,0
50
90
6
М16
49,50
ТМ 95.00.00-08
Ду 350
377,0
382,0
505,0
462,0
405,0
410,0
50
90
6
М16
57,50
ТМ 95.00.00-09
Ду 400
426,0
432,0
555,0
510,0
452,0
458,0
50
100
8
М20
70,00
ТМ 95.00.00-10
Ду 500
530,0
536,0
690,0
640,0
565,0
572,0
50
100
10
М20
96,00
ТМ 95.00.00-11
Ду 600
630,0
636,0
790,0
740,0
665,0
672,0
50
100
10
М20
113,00
ТМ 95.00.00-12
Ду 700
720,0
726,0
880,0
830,0
755,0
762,0
50
100
12
М20
127,00
ТМ 95.00.00-13
Ду 800
820,0
826,0
1000,0
940,0
855,0
862,0
50
100
12
М24
193,00
ТМ 95.00.00-14
Ду 900
920,0
927,0
1100,0
1050,0
955,0
962,0
50
100
14
М24
215,00
ТМ 95.00.00-15
Ду 1000
1020,0
1027,0
1200,0
1135,0
1055,0
1062,0
60
120
14
М27
256,00
ТМ 95.00.00-16
Ду 1200
1220,0
1228,0
1400,0
1335,0
1255,0
1262,0
60
120
20
М27
303,00
ТМ 95.00.00-17
Ду 1400
1420,0
1429,0
1600,0
1535,0
1455,0
1462,0
60
120
20
М27
350,00
Сальники нажимные ТМ 96.00.00 по серии 5.900.3 диаметрами с 50 по 1400 и длинной 800 мм.
Обозначение
Шифрсальника
D
Размеры нажимных сальников
Вес в, кг
D1
D2
D3
D4
D5
l
l1
n
d
ТМ 96.00.00
Ду 50
57,0
59,0
170,0
130,0
84,0
87,0
50
90
6
М16
13,50
ТМ 96.00.00-01
Ду 80
89,0
91,0
200,0
160,0
115,0
119,0
50
90
6
М16
17,50
ТМ 96.00.00-02
Ду 100
108,0
110,0
220,0
180,0
134,0
138,0
50
90
6
М16
20,00
ТМ 96.00.00-03
Ду 125
133,0
135,0
260,0
210,0
158,0
162,0
50
90
6
М16
25,00
ТМ 96.00.00-04
Ду 150
159,0
162,0
290,0
240,0
184,0
188,0
50
90
6
М16
29,00
ТМ 96.00.00-05
Ду 200
219,0
222,0
345,0
300,0
242,0
246,0
50
90
6
М16
36,00
ТМ 96.00.00-06
Ду 250
273,0
278,0
400,0
360,0
302,0
306,0
50
90
6
М16
57,00
ТМ 96.00.00-07
Ду 300
325,0
330,0
450,0
410,0
354,0
358,0
50
90
6
М16
66,00
ТМ 96.00.00-08
Ду 350
377,0
382,0
505,0
462,0
405,0
410,0
50
90
6
М16
76,00
ТМ 96.00.00-09
Ду 400
426,0
432,0
555,0
510,0
452,0
458,0
50
100
8
М20
90,50
ТМ 96.00.00-10
Ду 500
530,0
536,0
690,0
640,0
565,0
572,0
50
100
10
М20
122,00
ТМ 96.00.00-11
Ду 600
630,0
636,0
790,0
740,0
665,0
672,0
50
100
10
М20
143,00
ТМ 96.00.00-12
Ду 700
720,0
726,0
880,0
830,0
755,0
762,0
50
100
12
М20
162,00
ТМ 96.00.00-13
Ду 800
820,0
826,0
1000,0
940,0
855,0
862,0
50
100
12
М24
245,00
ТМ 96.00.00-14
Ду 900
920,0
927,0
1100,0
1050,0
955,0
962,0
50
100
14
М24
274,00
ТМ 96.00.00-15
Ду 1000
1020,0
1027,0
1200,0
1135,0
1055,0
1062,0
60
120
14
М27
320,00
ТМ 96.00.00-16
Ду 1200
1220,0
1228,0
1400,0
1335,0
1255,0
1262,0
60
120
20
М27
379,00
ТМ 96.00.00-17
Ду 1400
1420,0
1429,0
1600,0
1535,0
1455,0
1462,0
60
120
20
М27
437,00
Напишите нам
Автор: «Шахтинские механические мастерские»
Дата публикации:
Дата изменения:
Сальники набивные
Как выбрать сальники набивные или нажимные — советы специалистов компании Шахтинские механические мастерские.
Сальники набивные
Для пропуска металлических магистральных труб через стенки водопроводных, канализационных и других инженерных сооружений в сухих и мокрых грунтах используются специальные уплотнительные материалы - сальники набивные. Универсальные, надежные, прочные детали широко применяются как в статических системах, так и в подвижных агрегатах автомобилей, судов, промышленного оборудования. Качественный уплотнитель эффективно выполняет следующие функции:
усиливает плотность соединения между трубами;
обеспечивает герметичность конструкции;
защищает трубопровод от деформаций;
предотвращает смещение из-за усадки.
Правильный выбор типа и марки сальника поможет Вам успешно выполнить инженерно-технические задачи любой сложности. При покупке важно учитывать используемый набивочный материал, габариты камеры, характеристики основы и чистоту обработки поверхности штока, а также строение уплотнительного узла. Если Вам необходимы качественные, надежные, износостойкие сальники нажимные или закладные, обратитесь в Шахтинские механические мастерские.
Гарантия качества от производителя
Наше предприятие выпускает сальниковые уплотнители всех типоразмеров. Мы готовы оперативно и профессионально изготовить под заказ партию любого состава и объема, а также предложить клиентам самые выгодные цены без коммерческих пошлин. Гарантировать высокое качество, износоустойчивость и долговечность изготавливаемой продукции нам позволяют:
использование отборного сырья и материалов;
строгое соблюдение отраслевых стандартов;
современное производственное оснащение;
тщательная проверка готовой продукции.
В нашем каталоге Вы найдете описание сальников с указанием общепринятого обозначения, шифра и габаритных размеров. При необходимости Вы можете обратиться за консультацией к нашим специалистам – учитывая заданные параметры и условия последующего применения, мы поможем Вам выбрать соответствующий вариант и организуем доставку изделий в Ростов-на-Дону, Краснодар, Симферополь, Воронеж, Екатеринбург, Новосибирск, Красноярск, Тюмень, Мурманск, Архангельск, Свердловск, Нижний Тагил, Казань и другие города России.
Качественная сельхозтехника и современное оснащение для ферм и сельскохозяйственных комплексов. Заказать поилки, силос, резервуары в компании Шахтинские механические мастерские.
