Фланцевые соединения

Главная » Продукция » Машиностроение » Фланцевые соединения
Задать вопрос Заявка на расчет

Изготавливаем стальные фланцевые заглушки по отечественным стандартам с условным диаметром до 3000 мм (Заглушки Ду ≤ 3000).

Стальные заглушки применяют для перекрытия трубопровода на время установки трубопроводной арматуры, оборудования, ремонта или резервирования запланированных для подключения веток трубопровода. Фланцевая заглушка устанавливается на конце трубопроводов.

Они могут перекрывать отдельные участки:

  • нефтепроводов;
  • водопроводов;
  • газопроводов;
  • нефтеперерабатывающих заводов.

Наименование

Вес изделия, кг

Заглушка 15-10  ГОСТ 12836-67

0,6

Заглушка 20-10  ГОСТ 12836-67

0,8

Заглушка 25-10  ГОСТ 12836-67

1,0

Заглушка 32-10  ГОСТ 12836-67

1,6

Заглушка 40-10  ГОСТ 12836-67

1,8

Заглушка 50-10  ГОСТ 12836-67

2,2

Заглушка 65-10  ГОСТ 12836-67

2,5

Заглушка 80-10  ГОСТ 12836-67

3,0

Заглушка 100-10  ГОСТ 12836-67

3,6

Заглушка 125-10  ГОСТ 12836-67

4,8

Заглушка 150-10  ГОСТ 12836-67

7,1

Заглушка 200-10  ГОСТ 12836-67

9,2

Заглушка 250-10  ГОСТ 12836-67

14,4

Заглушка 300-10  ГОСТ 12836-67

20,1

Заглушка 350-10  ГОСТ 12836-67

29,3

Заглушка 400-10  ГОСТ 12836-67

41,0

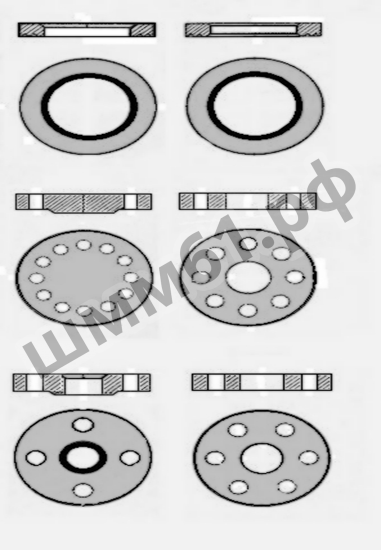

Фланцы судовых трубопроводов ГОСТ 1536-76

  • Тип 1 — ГОСТ 1537—63 «Фланцы судовых трубопроводов. Фланцы трубные стальные плоские приварные».
    ГОСТ 1255-67 — Фланцы стальные плоские приварные для условных давлений Ру = 2,5; 6; 10; 16 и 25 кгс/см2.
  • Тип 2 — ГОСТ 4438—48 «Фланцы судовых трубопроводов. Фланцы трубные свободные на приварном встык стальном бурте. Размеры и технические требования».
    ГОСТ 1272—54 «Фланцы стальные свободные на отбортованной трубе».
  • Типы 2 и 3 — ГОСТ 4440—48 «Фланцы судовых трубопроводов. Фланцы трубные свободные на приварном латунном кольце. Размеры и технические требования».
  • Типы 2 и 4 — ГОСТ 4439—48 «Фланцы судовых трубопроводов. Фланцы трубные свободные на приварном стальном кольце. Размеры и технические требования».
  • Тип 5 — ГОСТ 4441—48 «Фланцы судовых трубопроводов. Фланцы трубные свободные на отбортованной медной трубе. Размеры и технические требования».
  • Тип 6 — ГОСТ 6973—59 «Заглушки фланцевые плоские стальные на Ру до 200 кгс/см2».

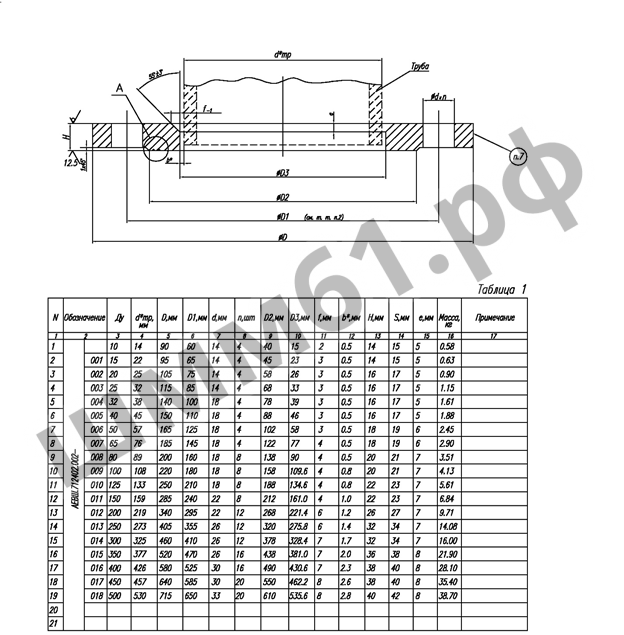

Фланцы ИШТЛ ОСТ 5Р.5536-83

Фланцы трубные плоские приварные




Фланец трубный,

d,

D,

D1,

D2,

b,

d1,

Болты

Обозначение



Ду, мм

мм

мм

мм

мм

мм

мм

Кол





Сталь, Ру  0,63;1,0;1,6 МПа (6,3;10;16 кгс/см2)



20

25

95

65

48

13

13

4

М12

ИТШЛ.712402.001



(ГС 555-1)



25

32

105

73

56

14

15

4

М14

ИТШЛ.712402.123



(ГС 555-2)



32

38

115

83

64

15

15

6

М14

ИТШЛ.712402.002



(ГС 555-3)



40

45

125

93

74

15

15

6

М14

ИТШЛ.712402.059



(ГС 555-4)



50

57

135

103

84

15

15

6

М14

ИТШЛ.712402.124



(ГС 555-5)



Сталь, Ру 0,63;1,0 МПа (6,3;10 кгс/см2)



65

76

155

123

104

14

15

6

М14

ИТШЛ.712402.004



(ГС 555-7)



80

90

170

138

118

14

15

8

М14

ИТШЛ.712402.005



(ГС 555-8)



100

108

190

158

138

14

15

8

М14

ИТШЛ.712402.006



(ГС 555-9)



125

133

215

183

164

14

15

10

М14

ИТШЛ.712402.007



(ГС 555-10)



150

159

240

208

190

14

15

12

М14

ИТШЛ.712402.008



(ГС 555-11)



Сталь, Ру 0, 63 МПа (6,3 кгс/см2)



200

219

295

264

247

15

15

12

М14

ИТШЛ.712402.009



(ГС 555-13)



250

273

365

327

306

16

17

14

М16

ИТШЛ.712402.010



(ГС 555-14)



300

325

430

386

360

19

22

14

М20

ИТШЛ.712402.011



(ГС 555-15)



350

377

480

436

410

20

22

16

М20

ИТШЛ.712402.125



(ГС 555-16)



400

426

530

486

460

21

22

16

М20

ИТШЛ.712402.126



(ГС 555-17)



450

480

580

536

513

21

22

18

М20





500

530

635

591

568

21

22

20

М20

ИТШЛ.712402.127



(ГС 555-19)



Сталь, Ру 1,0 МПа (10 кгс/см2)



200

219

310

273

250

17

17

12

М14

ИТШЛ.712402.052



(ГС 555-21)



250

273

380

336

310

20

17

14

М16

ИТШЛ.712402.030



(ГС 555-22)



300

325

435

391

364

21

22

16

М20

ИТШЛ.712402.128



(ГС 555-23)



Фланцы трубные приварные встык (воротниковые)



Фланец трубный,

d,

D,

D1,

D2,

b,

d1

Болты

Обозначение



Ду, мм

мм

мм

мм

мм

мм

мм

Кол





Латунь ЛЦ16К4, Ру 0,63;1,0;1,6; 2,5 МПа (6,3;10;16; 25кгс/см2)



20

25

95

65

48

12

13

4

М12

ИТШЛ.712403.124 (ГС 555-36)



25

32

105

73

56

13

15

4

М14

ИТШЛ.712403.125 (ГС 555-37)



32

38

115

83

64

13

15

6

М14

ИТШЛ.712403.126 (ГС 555-38)



40

45

125

93

74

14

15

6

М14

ИТШЛ.712403.127



(ГС 555-39)



50

57

135

103

84

14

15

6

М14

ИТШЛ.712403.128



(ГС 555-40)



Латунь ЛЦ16К4, Ру 0,63;1,0 МПа (6,3;10 кгс/см2)



65

76

155

123

104

14

15

6

М14

ИТШЛ.712403.132



(ГС 555-42)



80

90

170

138

118

14

15

8

М14

ИТШЛ.712403.133



(ГС 555-43)



100

108

190

158

138

14

15

8

М14

ИТШЛ. 712403.134



(ГС 555-44)



125

133

215

183

164

14

15

10

М14

ИТШЛ. 712403.135



(ГС 555-45)



150

159

240

208

190

14

15

12

М14

ИТШЛ. 712403.136



(ГС 555-46)



Латунь ЛЦ16К4, Ру 0,63 МПа (6,3 кгс/см2)



200

219

295

264

247

15

15

12

М14

ИТШЛ. 712403.137



(ГС 555-48)



250

273

365

327

306

16

17

14

М16





300

325

430

386

360

19

22

14

М20

ИТШЛ. 712403.138



(ГС 555-50)



350

377

480

436

410

20

22

16

М20

ИТШЛ. 712403.139



(ГС 555-51)



Томпак Л90, Ру 0,63;1,0;1,6; 2,5 МПа (6,3;10;16; 25кгс/см2)



20

25

95

65

48

12

13

4

М12

ИТШЛ.712403.129-01



(555-35.106-01)



25

32

105

73

56

13

15

4

М14

ИТШЛ.712403.130-01



(555-3М.229-01)



32

38

115

83

64

13

15

6

М14

ИТШЛ.712403.131-01



(555-3М.207-01)



40

45

125

93

74

14

15

6

М14

ИТШЛ.712403.001-01



(555-3М.208-01)



50

57

135

103

84

14

15

6

М14

ИТШЛ.712403.002-01



(555-3М.209-01)



Томпак Л90, Ру 0,63;10 МПа (6,3;10 кгс/см2)



65

76

155

123

104

14

15

6

М14

ИТШЛ.712403.111-01



(555-3М.211-01)



80

90

170

138

118

14

15

8

М14

ИТШЛ.712403.003-01 (555-3М.212-01)



100

108

190

158

138

14

15

8

М14

ИТШЛ.712403.004-01



(555-3М.213-01)



125

133

215

183

164

14

15

10

М14

ИТШЛ.712403.005-01



(555-3М.214-01)



150

159

240

208

190

14

15

12

М14

ИТШЛ.712403.006-01



(555-3М.215-01)



Томпак Л90, Ру 0,63 МПа (6,3 кгс/см2)



200

219

295

264

247

15

15

12

М14

ИТШЛ. 712403.007-01



(555-3М.217-01)



250

273

365

327

306

16

17

14

М16

ИТШЛ.712403.008-01



(555-3М.222-01)



300

325

430

386

360

19

22

14

М20

ИТШЛ. 712403.009-01



(555-01.176-01)



350

377

480

436

410

20

22

16

М20

ИТШЛ. 712403.010-01



(555-01.177-01)



Фланцы трубные свободные на приварном кольце



Фланец свободный на приварном кольце Ду, мм

D,

D1,

D2,

b,

d,

n

H

Обозначение



мм

мм

мм

мм

мм



Фланец-сталь, кольцо-сталь, Ру 0,63;10;1,6; 2,5 МПа (6,3;10;16; 25кгс/см2)



20

95

65

48

10

13

4

21

ИТШЛ.302631.001 (ГС 555-183)




25

105

73

54

10

15

4

21

ИТШЛ.302631.002 (ГС 555-184)




32

115

83

64

11

15

6

23

ИТШЛ.302631.003 (ГС 555-185)




40

125

93

74

11

15

6

24

ИТШЛ.302631.004 (ГС 555-186)




50

135

103

84

11

15

6

24

ИТШЛ.302631.005 (ГС 555-187)




Фланец-сталь, кольцо-сталь, Ру 0,63;1,0 МПа (6,3;10 кгс/см2)



65

155

123

104

11

15

6

23

ИТШЛ.302631.006(ГС 555-189)




80

170

138

118

11

15

8

24

ИТШЛ.302631.007 (ГС 555-190)




100

190

158

138

11

15

8

24

ИТШЛ. 302631.008 (ГС 555-191)




125

215

183

164

12

15

10

25

ИТШЛ. 302631.009 (ГС 555-192)




150

240

208

189

13

15

12

27

ИТШЛ. 302631.010 (ГС 555-193)




Фланец-сталь, кольцо-сталь, Ру 0,63 МПа (6,3 кгс/см2)



200

295

264

244

13

15

12

28

ИТШЛ. 302631.018 (ГС 555-195)




250

365

327

306

14

17

14

30

ИТШЛ. 302631.019 (ГС 555-196)




300

430

386

360

14

22

14

32

ИТШЛ. 302631.020 (ГС 555-197)




350

480

436

410

15

22

16

35

ИТШЛ. 302631.021 (ГС 555-198)




400

530

486

460

16

22

16

38

ИТШЛ.302631.022 (ГС 555-199)




450

580

536

509

18

22

18

42

ИТШЛ.302631.023 (ГС 555-200)




500

635

591

564

18

22

20

44

ИТШЛ.302631.024 (ГС 555-201)




Фланец-сталь, кольцо-коррозионностойкая сталь, Ру 0,63;10;1,6 МПа (6,3;10;16 кгс/см2)



20

95

65

48

10

13

4

21

ИТШЛ.302631.011 (555-03.539)




25

105

73

54

10

15

4

21

ИТШЛ.302631.012 (555-35.1278)




32

115

83

64

11

15

6

23

ИТШЛ.302631.013 (555-3М.265)




Фланец-сталь, кольцо-коррозионностойкая сталь, Ру 0,63;10 МПа (6,3;10 кгс/см2)



65

155

123

104

11

15

6

23

ИТШЛ. 302631.014 (555-03.540)




80

170

138

118

11

15

8

24

ИТШЛ. 302631.015 (555-35.115)



125

215

183

164

12

15

10

25

ИТШЛ. 302631.016 (555-03.541)




150

240

208

189

13

15

12

27

ИТШЛ. 302631.017 (555-03.542)




Фланец-сталь, кольцо-коррозионностойкая сталь, Ру 0,63 МПа (6,3 кгс/см2)



200

295

264

244

13

15

12

28

ИТШЛ.302631.035 (555-03.543)




250

365

327

306

14

17

14

30

ИТШЛ. 302631.036 (555-03.544)




300

430

386

360

14

22

14

32

ИТШЛ.302631.037 (555-03.1377)




350

480

436

410

15

22

16

35

ИТШЛ.302631.038 (555-03.545)




400

530

486

460

16

22

16

38

ИТШЛ.302631.039 (555-03.546)




450

580

536

509

18

22

18

42

ИТШЛ.302631.040 (555-03.547)




500

635

591

564

18

22

20

44

ИТШЛ.302631.041 (555-03.548)




Фланец-сталь, кольцо-латунь ЛЦ16К4, Ру 0,63;10;1,6; 2,5 МПа (6,3;10;16; 25кгс/см2)



20

95

65

48

10

13

4

21

ИТШЛ.302631.068 (ГС 555-218)




25

105

73

54

10

15

4

21

ИТШЛ.302631.069 (ГС 555-219)




32

115

83

64

11

15

6

23

ИТШЛ.302631.070 (ГС 555-220)




40

125

93

74

12

15

6

25

ИТШЛ.302631.071 (ГС 555-221)




50

135

103

84

12

15

6

25

ИТШЛ.302631.072 (ГС 555-222)




Фланец-сталь, кольцо-латунь ЛЦ16К4, Ру 0,63;1,0 МПа (6,3;10 кгс/см2)



65

155

123

104

11

15

6

23

ИТШЛ.302631.078 (ГС 555-224)




80

170

138

118

11

15

8

24

ИТШЛ.302631.079 (ГС 555-225)




100

190

158

138

11

15

8

24

ИТШЛ.302631.080 (ГС 555-226)




125

215

183

164

12

15

10

25

ИТШЛ.302631.081 (ГС 555-227)




150

240

208

190

13

15

12

27

ИТШЛ.302631.082 (ГС 555-228)




Фланец-сталь, кольцо-латунь ЛЦ16К4, Ру 0,63 МПа (6,3 кгс/см2)



200

295

264

247

13

15

12

28

ИТШЛ.302631.083 (ГС 555-230)




250

365

327

306

14

17

14

30

ИТШЛ.302631.084 (ГС 555-231)




300

430

386

360

14

22

14

32

ИТШЛ.302631.085 (ГС 555-232)




Фланец-сталь, кольцо-латунь Л90, Ру 0,63;10;1,6;2,5  МПа (6,3;10;16;25 кгс/см2)



20

95

65

48

10

13

4

21

ИТШЛ.302631.073 (555-35.105)




25

105

73

54

10

15

4

21

ИТШЛ.302631.074 (555-3М.238)




32

115

83

64

11

15

6

23

ИТШЛ.302631.075 (555-3М.239)




40

125

93

74

12

15

6

25

ИТШЛ.302631.76 (555-3М.240)




50

135

103

84

12

15

6

25

ИТШЛ.302631.077 (555-3М.241)




Фланец-сталь, кольцо-латунь Л90, Ру 0,63;10 МПа (6,3;10 кгс/см2)



65

155

123

104

11

15

6

23

ИТШЛ.302631.090 (555-3М.243)




80

170

138

118

11

15

8

24

ИТШЛ.302631.091 (555-3М.244)



100

190

158

138

11

15

8

24

ИТШЛ.302631.092 (555-3М.245)




125

215

183

164

12

15

10

25

ИТШЛ.302631.093 (555-3М.246)




150

240

208

190

13

15

12

27

ИТШЛ.302631.094 (555-3М.247)




Фланец-сталь, кольцо-латунь Л90, Ру 0,63 МПа (6,3 кгс/см2)



200

295

264

247

13

15

12

28

ИТШЛ.302631.095 (555-3М.249)




250

365

327

306

14

17

14

30

ИТШЛ.302631.096 (555-3М.250)




300

430

386

360

14

22

14

32

ИТШЛ.302631.097 (555-3М.251)




350

480

436

410

15

22

16

35

ИТШЛ.302631.098 (555-3М.252)




Фланцы по АЕВШ 712402.002-


Напишите нам

Имя Отчество:

Адрес электронной почты:
*

Номер телефона:
*

Сообщение:

*
- поля, обязательные для заполнения!


Нажимая кнопку «Отправить сообщение», вы даете согласие на обработку персональных данных в соответствии c политикой конфиденциальности






Дата публикации:

Дата изменения:

Фланцевые заглушки

Фланцевые заглушки от производителя – изготовление трубопроводной арматуры по выгодной цене в Шахтинских механических мастерских.

Фланцевые заглушки

Ищете качественные детали для трубопроводов от надежного производителя? Наша компания готова обеспечить разовые или регулярные поставки изделий собственного производства, выполненных в полном соответствии с действующими стандартами. В частности, у нас вы можете заказать изготавливающийся по ГОСТ 12820 80 фланец стальной плоский приварной встык. Эти элементы используются для надежного и герметичного соединения труб в трубопроводах различного назначения. Могут изготавливаться из различных марок стали, но неизменно отличаются долговечностью и прочностью. Применяются:

Фланцевые заглушки (рисунок)

  • В перерабатывающей сфере;
  • В химической промышленности;
  • На предприятиях различных производственных направлений.

Конструкция деталей довольно проста - плоское кольцо с отверстиями для болтов или шпилек. Но могут быть определенные конструктивные особенности –наличие выступов, впадин, пазов и т.д. Если в качестве материала изготовления используется высоколегированная сталь, то фланцы подойдут для условий с воздействием кислот, щелочей и агрессивных веществ.

При проведении профилактических или ремонтных работ может потребоваться перекрыть трубопровод. Поэтому в него устанавливают фланцевые заглушки, которые позволяют прекратить на необходимый период времени подачу рабочей среды в магистраль. Эти запорные элементы производятся из углеродистой стали, которая обеспечивает изделиям высокую прочность и характеризуется устойчивостью к коррозийным воздействиям. При производстве такой продукции за основу берется государственный стандарт. У нас вы можете заказать продукцию данной категории, не переживая за качество изделий.

Конструкция и особенности применения

Фланцевые заглушки (фото)

Заглушка – конструктивно простой элемент, полностью повторяющая форму фланца, но не имеющий сквозное отверстия в центре. Такая арматура может применяться для перекрытия потока в нефтяных, газовых и прочих трубопроводах.

Фланец же выполнен в форме диска, но с центральным отверстием. При выборе этой детали важно учесть ее соответствие сопрягаемым узлам по ряду характеристик - рабочему давлению, материалу изготовления, геометрическим параметрам. Комплектующие с трещинами, нарушенной геометрией и целостностью категорически запрещено использовать.

Производственное предприятие «Шахтинские механические мастерские» предлагает своим клиентам купить фланец стальной свободный на приварном кольце по конкурентоспособной цене. Наша продукция – качественная и соответствует заявленным параметрам. Мы готовы организовать ее поставки в Ростов-на-Дону, Калининград, Выборг, Екатеринбург, Краснодар, Нижний Новгород, Тюмень, Симферополь, Новосибирск, Красноярск, Воронеж, Мурманск, Архангельск, Нижний Тагил, Свердловск, Казань и другие регионы страны. Заказы будут обработаны быстро и доставлены в срок.



Статьи

Фланцы стальные
Купить фланцы стальные воротниковые изготовленные в соответствии с ГОСТ – производство корабельной оснастки, Шахтинские механические мастерские.
Фруктохранилища
Фруктохранилища – комплексное возведение строений для хранения продовольственных запасов сельского хозяйства – выгодные цены и собственное производство, ШММ.


+7 951 831-18-50

+7 988 258-72-09

г. Шахты, ул. Искра, 58
shmm-omts@mail.ru RUB
Закрыть
Напишите нам

Имя Отчество:

E-mail:
*

Номер телефона:
*

Сообщение:

*
- поля, обязательные для заполнения!


Нажимая кнопку «Отправить сообщение», вы даете согласие на обработку персональных данных в соответствии c политикой конфиденциальности



Заказ обратного звонка
Имя Отчество:

Номер телефона:
с кодом города

Когда позвонить?


Нажимая кнопку «Отправить заявку», вы даете согласие на обработку персональных данных в соответствии c политикой конфиденциальности



Задать вопрос
Имя Отчество:

Телефон или e-mail:

Вопрос:


Нажимая кнопку «Отправить заявку», вы даете согласие на обработку персональных данных в соответствии c политикой конфиденциальности
