Винтовые конвейеры (шнеки), спроектированные в соответствии с ГОСТ 2037-82, широко применяются в различных отраслях — от сельского хозяйства и пищевой промышленности до металлургии и переработки сыпучих материалов. Однако эффективность и долговечность такой техники напрямую зависит от того, насколько грамотно была выбрана и реализована ее конструкция. При проектировании шнекового конвейера инженеры учитывают целый ряд факторов, каждый из которых может существенно повлиять как на производительность, так и на износ оборудования.
Тип транспортируемого материала, условия эксплуатации и производительность
Первое и наиболее важное, что определяет конструктивные параметры винтового конвейера — это свойства материала, подлежащего транспортировке. К примеру, шнек для подачи влажной глины и вариант для сухого зерна будут иметь кардинальные отличия как по геометрии спирали, так и по материалу изготовления. Основные характеристики, которые принимаются в расчет:
- Размер частиц (мелко- или крупнодисперсные);
- Сыпучесть и склонность к слеживанию;
- Абразивность — чем выше, тем прочнее должны быть элементы спирали и желоба;
- Влажность и липкость — здесь необходимы очищающие вставки, специальные покрытия или подогрев желоба.
В соответствии с ГОСТ допускается использование различных исполнений шнека с учетом типа груза: с гладкой или лопастной лентой, с переменным шагом спирали, с герметичными кожухами и дополнительными опциями.
Кроме этого, не менее важно учесть условия, в которых будет работать оборудование. Эксплуатационные параметры определяют требования к антикоррозийной защите, герметичности, а также выбору подшипников и уплотнений. Факторы внешней среды, влияющие на проектировку:
- Температура окружающей среды (при отрицательных значениях необходимо предусматривать теплоизоляцию или подогрев);
- Влажность и запыленность (важна защита электродвигателя и редуктора);
- Вероятность агрессивной химической среды (влияет на выбор металла и покрытия шнека);
- Пожароопасность (в таких условиях применяются взрывозащищенные моторы и кожухи).
Монтажные условия на объекте могут также повлиять на конструкцию конвейера. Например, при ограниченном вертикальном или горизонтальном пространстве применяются варианты с укороченными секциями, скомпонованные под заданную конфигурацию, либо вертикальные винтовые транспортеры с усиленной осью.
Важно, что согласно ГОСТ 2037-82, винтовые конвейеры допускается изготавливать как в прямом исполнении, так и с поворотами или комбинированными участками. Это дает инженерам свободу при проектировании систем транспортировки на сложных производственных площадках.

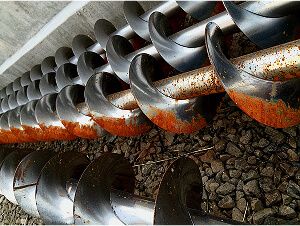

Заданная производительность — это еще один фактор, который напрямую определяет шаг витков, диаметр вала, диаметр шнека и мощность привода. При необходимости увеличить производительность без существенного роста габаритов конструкции могут применяться двойные или многозаходные винтовые линии. Для подачи легких, но объемных грузов (например, опилок или полимерной стружки) проектируются конструкции с увеличенным шагом спирали. А при работе с тяжелыми смесями предпочтение отдается более частым виткам и мощному мотору.
Проектирование винтового конвейера — это процесс, в котором каждая мелочь имеет значение. Условия эксплуатации, свойства материала, требования по производительности и особенности монтажа — все это должно быть учтено заранее. Только в этом случае шнековая система будет не просто работать, но обеспечит надежную и экономичную транспортировку с минимальными затратами на обслуживание.
