Шпильки

Задать вопрос Заявка на расчет

На нашем предприятии осуществляется производство шпилек различного назначения и различных размеров. Мы производим шпильки как стандартного образца, так и шпильки по чертежам заказчика.

ШРМЗ производит шпильки следующих типов:

  • шпилька резьбовая;
  • анкер-шпилька;
  • шпилька с резьбой;
  • шпилька фланцевая.

Производство шпилек

Наш завод располагает всеми необходимыми ресурсами для обеспечения производства шпилек высокого качества.

Шпилька представляет собой тип крепежного изделия, выполненного в виде стержня с наружной резьбой. Шпилька предназначена для образования соединений при помощи резьбовых отверстий или гайки. Наиболее распространенным предназначением шпилек является создание соединений между деталями, у которых есть резьбовое отверстие и которые имеют гладкую поверхность. Как правило, шпильки применяются в комплекте с болтами, винтами и шайбами.

На нашем предприятии, производятся шпильки стандартных типоразмеров в соответствии с установленными ГОСТами (ГОСТ 220(32-43)-76*). Номинальный диаметр резьбы - составляет от 2 до 48 миллиметров с разнообразным сочетанием мелких и крупных шагов. Изготавливаются шпильки из качественных легированных и углеродистых нелегированных сталей и имеют 11 классов прочности.

Шпильки – метизные изделия в форме круглого стержня с нанесённой резьбой. Если резьба только на одном конце, шпилька является ввинчиваемой. Есть категория шпилек с резьбой, нанесённой по всей длине.

Основной материал, из которого наши специалисты изготавливают шпильки – это нержавеющая сталь или особый вид конструкционной стали, так называемая автоматная.

Шпильки широко востребованы в атомной энергетике и нефтехимии. Большая длина части с резьбой позволяет использовать для создания подвесных конструкций любого назначения, например для прокладки инженерных коммуникаций вентиляции, водопроводных сетей, различных кабельных разводов.

Резьбовые шпильки используются как отдельные крепёжные элементы, так и как части анкерных болтов. Также их применяют для креплений строительных материалов неплотной рыхлой структуры, таких как пенобетоны или пустотелые блоки. Шпилечное соединение в этом случае будет безальтернативным вариантом прочной фиксации.

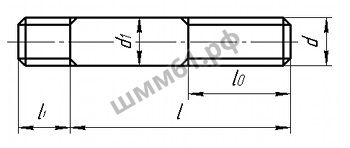

ОСТ 26-2039-96

Параметры шпильки

Номинальный диаметр резьбы* d

М6

М8

М10

М12

M16

М20

М24

М27

М30

М36

М42

М48

Шаг резьбы, P

1

1,25

1,5

1,75

2

2,5

3

3

3,5

4

4,5

5

Диаметр стержня, d1

по ГОСТ 19258-73 или ГОСТ 19256-73

Длина ввинчиваемого резьбового конца, l1

d

6

8

10

12

16

20

24

27

30

36

42

48

12.5d

7.5

10

12

15

20

25

30

35

38

45

52

60

2d

12

16

20

24

31

40

48

54

60

72

84

96

Шпильки резьбовые, шпильки для фланцевых соединений, шпильки по ГОСТ или шпильки специальные по чертежам.

Шпильки резьбовые бывают как с полной, так и с частичной резьбой. Шпильки с резьбой по двум краям и с гладкой центральной частью применяются для фланцевых соединений трубопроводов, паровых котлов, газовых, паровых турбин и резервуаров с температурой среды от 0 до 650 градусов С.

Шпильки резьбовые подразделяются на исполнения 1 и исполнения 2:

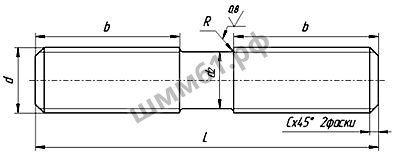

Исполнение 1  - шпилька резьбовая сплошная с одинаковыми номинальными диаметрами резьбы и гладкой части, применяемая для фланцевых соединений трубопроводов паровых котлов, трубопроводов и соединительных частей, арматуры, приборов и резервуаров с температурой металла менее или равной 3000°C.

Исполнение 2 - шпилька резьбовая сплошная с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, применяемая для фланцевых соединений турбин, деталей трубопроводов и соединительных частей паровых котлов, паровых и газовых турбин, арматуры, приборов, аппаратов и резервуаров с температурой металла свыше 3000°C.

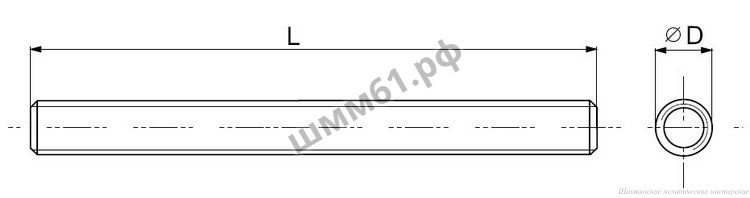

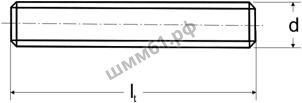

Также существуют шпильки с резьбой по всей длине прута. Они отличаются между собой диаметром, шагом резьбы и классом прочности. Диаметр колеблется от М2 до М56, класс прочности от 3,6 до 12,9. Длина этого изделия бывает 1 и 2 метра, как правило, их применяют в строительстве для наращивания резьбовых соединений, крепления деталей находящихся далеко друг от друга и подвешивания воздуховодов. При помощи шпилек можно скреплять не только металлические, но и деревянные конструкции, при монтаже в бетон используют забивной анкер (цанга).

ПРОИЗВОДСТВО ШПИЛЬКИ ПО ГОСТ

  • Шпильки ГОСТ 9066-75. Шпильки для фланцевых соединений с температурой среды от 0 до 650°С. Типы и основные размеры.
  • Шпильки ГОСТ 22032-76. Шпильки с ввинчиваемым концом длиной 1d. Класс точности В. Конструкция и размеры.
  • Шпильки ГОСТ 22034-76. Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности В. Конструкция и размеры.
  • Шпильки ГОСТ 22036-76. Шпильки с ввинчиваемым концом длиной 1,6d. Класс точности В. Конструкция и размеры.
  • Шпильки ГОСТ 22038-76. Шпильки с ввинчиваемым концом длиной 2d. Класс точности В. Конструкция и размеры.
  • Шпильки ГОСТ 22039-76. Шпильки с ввинчиваемым концом длиной 2d. Класс точности А. Конструкция и размеры.
  • Шпильки ГОСТ 22041-76. Шпильки с ввинчиваемым концом длиной 2,5d. Класс точности А. Конструкция и размеры.
  • Шпильки ГОСТ 22042-76. Шпильки для деталей с гладкими отверстиями. Класс точности В. Конструкция и размеры.
  • Шпильки ГОСТ 22043-76. Шпильки для деталей с гладкими отверстиями. Класс точности А. Конструкция и размеры.
  • Шпильки ГОСТ 10494-80. Шпильки для фланцевых соединений с линзовым уплотнением на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия.
  • Шпильки ОСТ 26-2039-96. Шпильки с ввинчиваемым концом для фланцевых соединений (нормальной точности). Конструкция и размеры.
  • Шпильки ОСТ 26-2040-96. Шпильки для фланцевых соединений. Конструкция и размеры.
  • Шпильки ГОСТ 22033-76. Шпильки с ввинчиваемым концом длиной 1d. Класс точности А. Конструкция и размеры.
  • Шпильки ГОСТ 22035-76. Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности А. Конструкция и размеры.
  • Шпильки ГОСТ 22037-76. Шпильки с ввинчиваемым концом длиной 1,6d. Класс точности А. Конструкция и размеры.
  • Шпильки ГОСТ 11447-80. Шпильки упорные на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия.

Шахтинские механические мастерские выполнят шпильки по чертежам заказчика, из различных материалов стали, нержавейки, латуни и бронзы. Выполняем заказы по ГОСТ,DIN,ASME, ASTM. Так же вы можете ознакомиться с фото наших работ.


Напишите нам

Имя Отчество:

Адрес электронной почты:
*

Номер телефона:
*

Сообщение:

*
- поля, обязательные для заполнения!


Нажимая кнопку «Отправить сообщение», вы даете согласие на обработку персональных данных в соответствии c политикой конфиденциальности






Шпилька

Дата публикации:

Дата изменения:

Шпилька резьбовая: метизы на заказ в Роствое-на-Дону, Краснодаре, Мурманске, Архангельке – компания ШММ

Шпилька: качественное и быстрое производство изделий из металла в короткие сроки – выгодные цены на услуги компании Шахтинские механические мастерские.

Шпильки резъбовые – крепежные изделия, выполненные в форме продолговатого стержня с нанесенной на него резьбой. Они предназначены для соединения деталей. Этот процесс происходит с помощью гайки или резьбового отверстия. Наша компания «Шахтинские механические мастерские» занимается производством таких метизов. Все изделия выполняются из высококачественных материалов в соответствии с ГОСТом. Также мы можем изготовить крепежные детали по чертежам заказчика. В ассортименте присутствуют стальные и латунные разновидности, покрытые специальными средствами, защищающими их от коррозии:

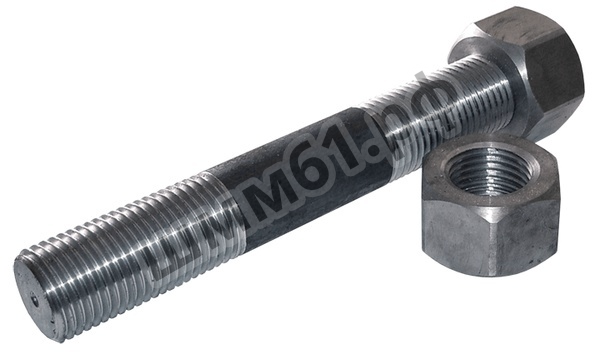

Стальные шпильки (рисунок)

  • Анкер-шпилька. Имеет сложную конструкцию, в которую входят собственно шпилька с коническим концом, гильза и шестигранная гайка. Выполняется из стали с цинковым покрытием.
  • Фланцевые. Представляют собой цилиндрический стержень с резьбой на концах. Диаметр может варьироваться от 2 мм до 56 мм.

Жители Ростова-на-Дону, Краснодара, Симферополя, Воронежа, Екатеринбурга, Красноярска, Новосибирска, Тюмени, Мурманска, Архангельска, Свердловска, Нижнего Тагила, Казани могут обращаться за приобретением шпилек разных видов в нашу компанию. Мы предлагаем доступные цены, легкое оформление заказа и быструю доставку.

Преимущества метизов

Металлические крепления (фото)

Данные детали необходимы при сборке многих конструкций. Чаще всего элементы применяются в нефтехимии и атомной энергетике. Но их использование оправдано и в других сферах: строительстве, машиностроении. Востребованность крепежа объясняется его достоинствами:

  • Вариативностью длины и размеров.
  • Возможность надежного соединения различных материалов. Особенно касается шпилек резьбовых.
  • Простой и быстрой сборкой.
  • Стандартной метрической резьбой.
  • Удобством и надежностью крепления.
  • Регулировкой длины. Укоротить изделие очень легко с помощью болгарки.
